UGUI

1.UGUI概述

GUI,NGUI是过时UI系统，FairyGUI是第三方unity插件，日后可以学习，现在最重要最常用的就是UGUI

2.六大基础组件概述

  • 创建方法：

    • 在Hierarchy窗口右键选择UI选项

    • 所有UI相关内容都在该菜单下

    • 示例：创建Image控件会自动生成Canvas和EventSystem

  • 编辑技巧：

    • 场景窗口需切换为2D模式
    • 使用矩形工具(Rect Tool)进行UI编辑
    • UI内容必须保持在白色边框(摄像机可视范围)内

  • 依附对象：

    • Canvas对象上依附4个组件：Canvas、Canvas Scaler、Graphic Raycaster、RectTransform
    • EventSystem对象上依附2个组件：EventSystem、Standalone Input Module

  • 自动生成：创建任何UI控件时，这两个核心对象会自动生成

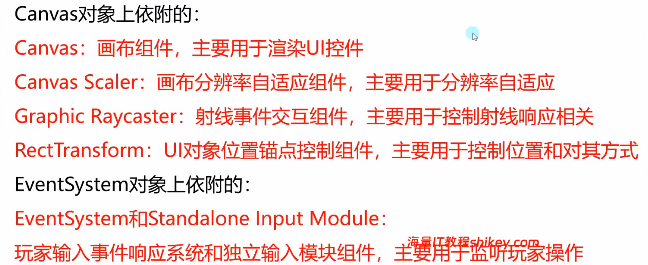

六大组件基本作用：img

3.Canvas渲染模式的控制

Canvas组件控制UI渲染，分为三种渲染模式：

（1）覆盖

  • UI始终显示在场景内容前方

  • 不需要指定摄像机

  • 参数配置：

    • Pixel Perfect: 抗锯齿开关(性能换效果，一般不开)

    • Sort Order: 多个Canvas的渲染顺序控制（数字越大越后渲染，显示越靠前）

    • Target Display: 目标显示设备

    • Additional Shader Channels: 着色器可读取的数据通道（不用管）

（2）摄像机

  • 需要指定渲染摄像机，不然就还是覆盖模式
  • 指定特定摄像机后，把此摄像机剔除遮罩（culling mask）只选UI，把摄像机渲染类型改为overlay（没有UI的部分为透明，这时候背景类型就不要管了，自动设置好了），将此UICamera加入主摄影机的栈里（渲染类型为overlay的摄影机无法单独存在），并将主摄影机的剔除遮罩去掉UI

现在的渲染逻辑是：
Unity 先渲染 Main Camera (3D世界) -> 然后保留画面 -> 再把 UICamera (UI元素) 叠加上去。

  • 指定摄像机后3D物体和UI可以互相遮挡，需要这种操作时一般让3D物体成为canvas子物体的子物体（例如image的子物体）

  • 新增参数：

    • Render Camera: 指定渲染UI的摄像机（需指定新的摄像机）

    • Plane Distance: UI平面与摄像机的Z轴距离

    • Sorting Layer：层级排序系统（默认层为Default）

    • Order in Layer：同层级内的渲染优先级（数值越大显示越靠前）

（3）世界空间

  • UI作为3D世界中的对象存在
  • 可与其他3D对象产生空间交互
  • 常用于游戏内UI、VR/AR界面等场景

额外补充： 场景中可以有多个Canvas对象 — 不同的渲染和分辨率适应方式，但是不常用

4.CanvasScaler必备知识

CanvasScaler是画布缩放控制器，用于UI分辨率自适应

1.学前准备

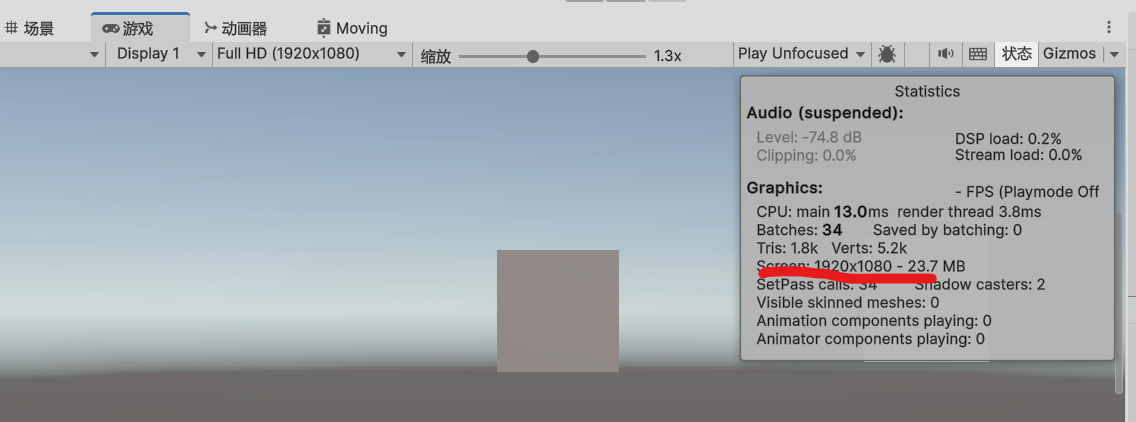

（1）屏幕分辨率查看


  • 查看位置: Unity编辑器Game窗口的Stats统计数据窗口

  • 特性:

    • 实时显示当前Game窗口尺寸

    • 会随窗口大小调整动态变化

    • 参与分辨率自适应计算

（2）画布大小和缩放系数

  • 计算公式: 画布宽高 × 缩放系数 = 屏幕分辨率

  • 验证方法:

    • 示例计算：800 × 0.97125 ≈ 777（宽度）

    • 519.9485 × 0.97125 ≈ 505（高度）

  • 重要规律: 该关系适用于所有适配模式

（3）参考分辨率


  • 出现条件: 仅在”Scale With Screen Size”模式中出现

以下为Gemini对参考分辨率的解释：
一、 参考分辨率是什么意义？
你可以把它理解为**“设计师的画布尺寸”或者“标准尺子”**。

  1. 它是沟通的基准
    当美术给你出 UI 图时，你必须问他：“你是按多大尺寸画的？”
    如果美术说：“我是在 PS 里按 1920x1080 画的。”
    那么你的参考分辨率就必须设为 1920x1080。
    意义在于：
    如果不设定这个基准，一个“100像素宽”的按钮，在 4K 屏幕上会像一粒米那么大，而在老式诺基亚屏幕上可能占满全屏。
    有了参考分辨率，Unity 就知道：“哦，你在这个分辨率下设计的按钮占屏幕宽度的 10%，那到了其他手机上，我也尽量让它占 10%。”
  2. 它是缩放计算的分母
    Unity 计算缩放系数（Scale Factor）的公式其实很简单：
    缩放系数=当前手机的实际分辨率/你设置的参考分辨率

举例：
参考分辨率设为 1920 (宽)。
玩家手机是 iPhone 14 Pro Max，宽度比如是 2796。
Unity 就会算出：
2796/1920≈1.45
于是，你游戏中所有的 UI 元素都会被放大 1.45 倍。(是指占用像素量放大1.45倍，但不同设备dpi每英寸像素密度是不一样的)
结果： 虽然手机像素变多了，但按钮在视觉上的占比和你在电脑上看到的一模一样。

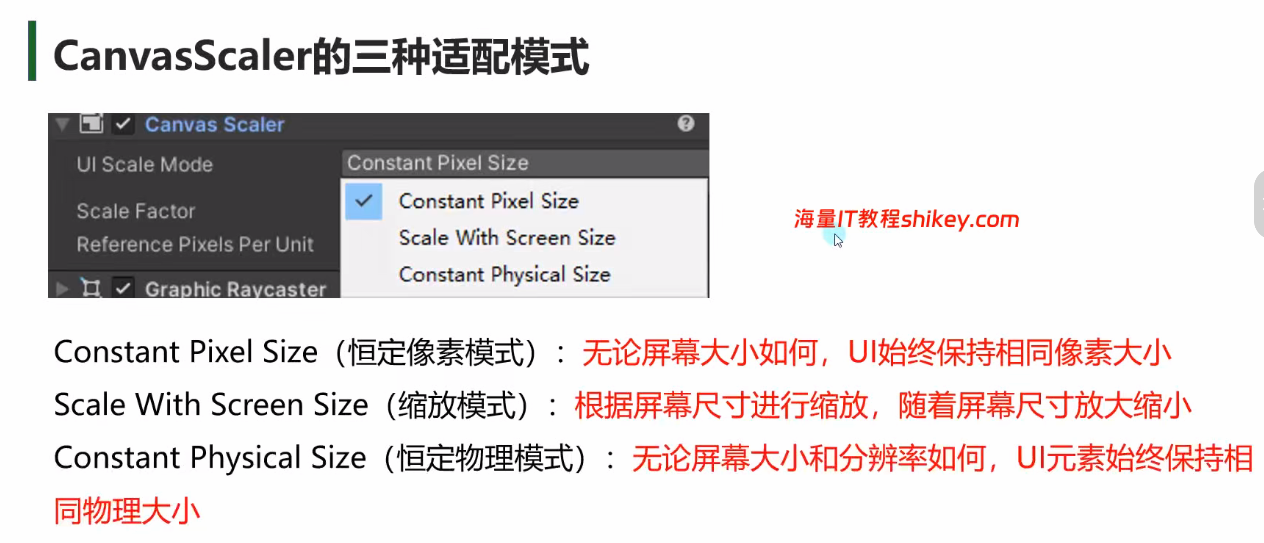

2.三种适配方式


常用第二种，第一种和第三种类似

5.CanvasScaler恒定像素模式


核心特性：无论屏幕大小如何，UI始终保持相同像素大小

1.缩放系数

  • 作用：按此系数缩放画布中的所有UI元素

  • 计算公式：宽高×缩放系数=屏幕分辨率

  • 示例：

    • 默认值为1时，UI元素保持原始大小

    • 设置为2时，UI元素扩大两倍

    • 修改后Canvas的宽高变为屏幕分辨率的一半

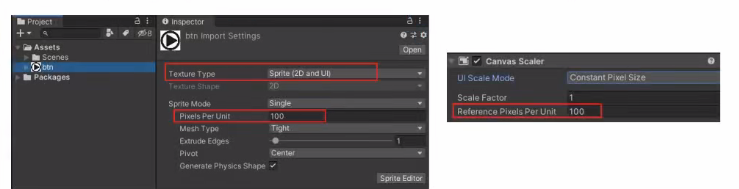

2.每单位参考系数


  • 定义：表示多少个像素对应Unity中的一个单位
  • 默认值：100像素对应1个Unity单位
  • 关联参数：与图片设置中的Pixels Per Unit参数共同参与计算图片原始大小
  • 公式：UI原始尺寸=图片大小(像素)/(Pixels Per Unit/Reference Pixels Per Unit)

Pixels Per Unit是sprite里的每单位像素数

  • 应用：

    • 当两个参数都为100时，结果为1，图片保持原始尺寸

    • 当Reference Pixels Per Unit改为50时，计算值为2，图片尺寸减半

    • 通过Image组件的Set Native Size（设置原生大小）按钮触发计算

  • 要注意：导入的普通图片要在纹理类型选为：sprite(2D和UI)，sprite模式要选为：单一，并且保存后才能作为sprite使用

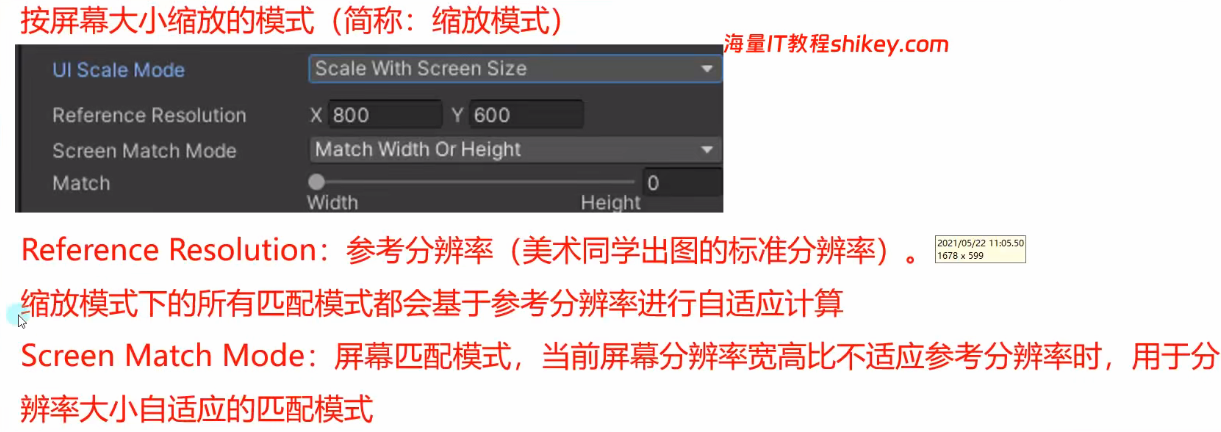

6.CanvasScaler缩放模式（最常用）


三种屏幕匹配模式：

1.expand

一句话：水平或垂直拓展画布区域，会尽力展示所有UI，但可能会出现黑边

具体细节：

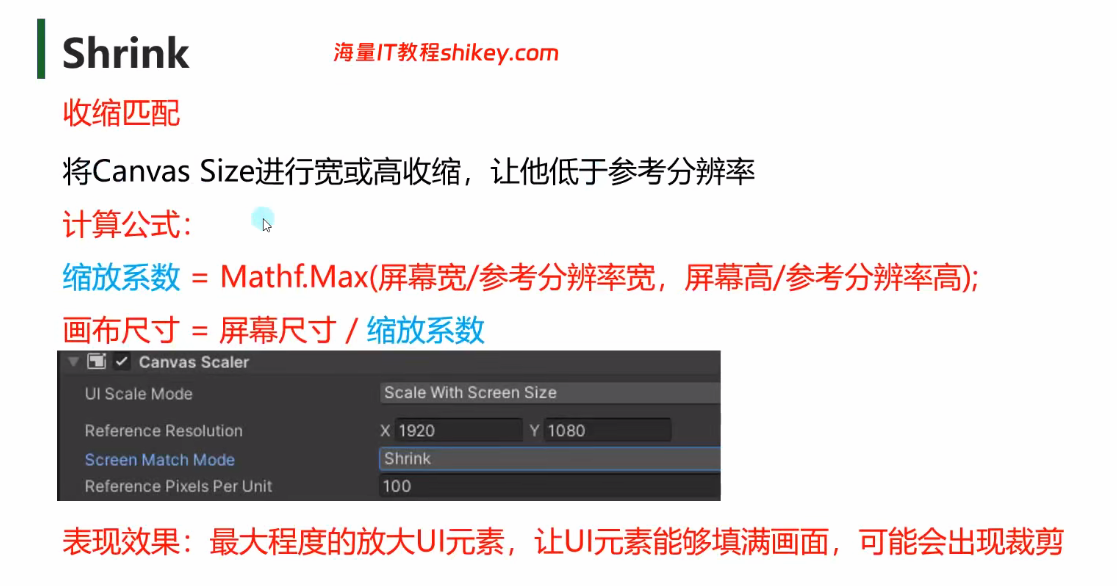

2.shrink

一句话：水平或垂直裁剪画布区域，会尽力让画布充满屏幕，但可能会出现裁剪

具体细节：

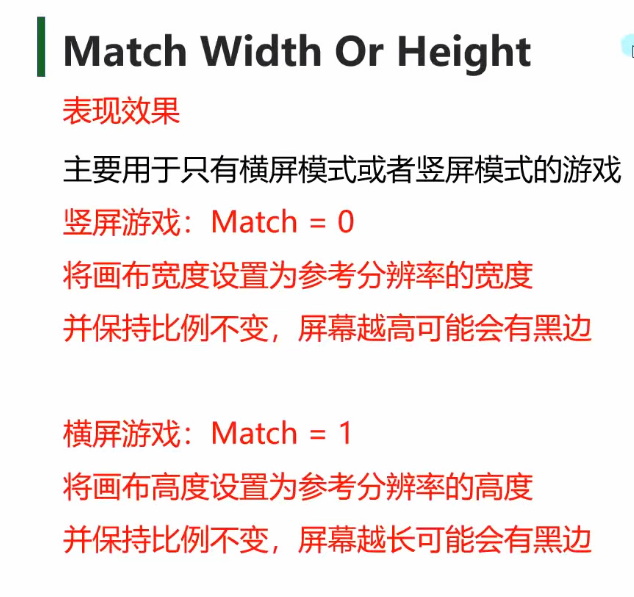

3.match width or height(最常用)

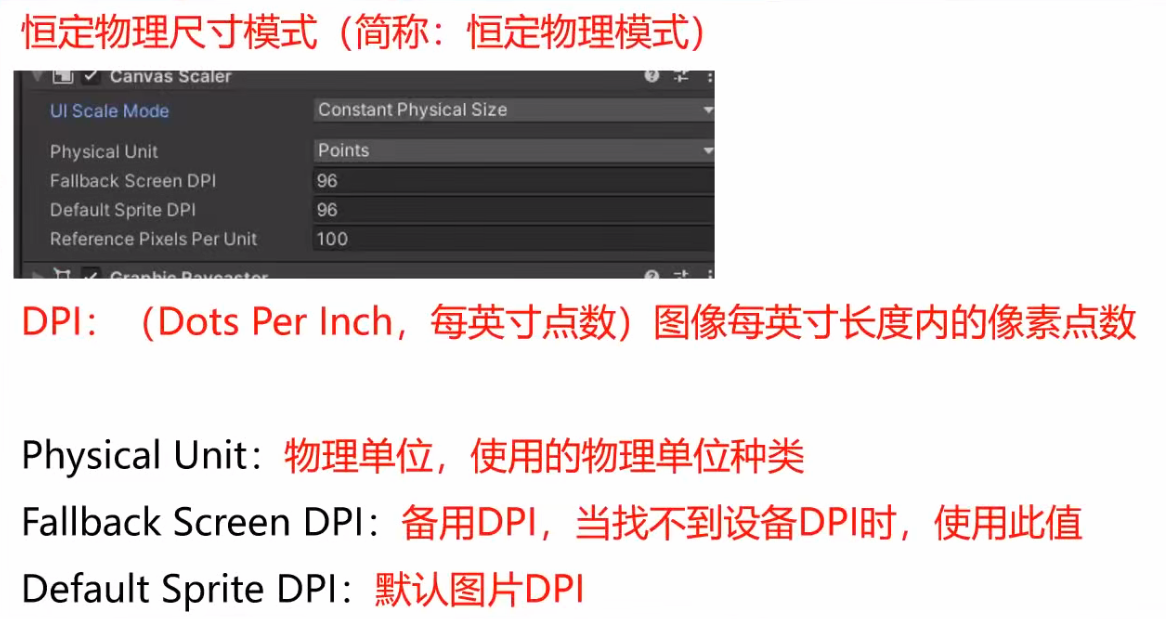

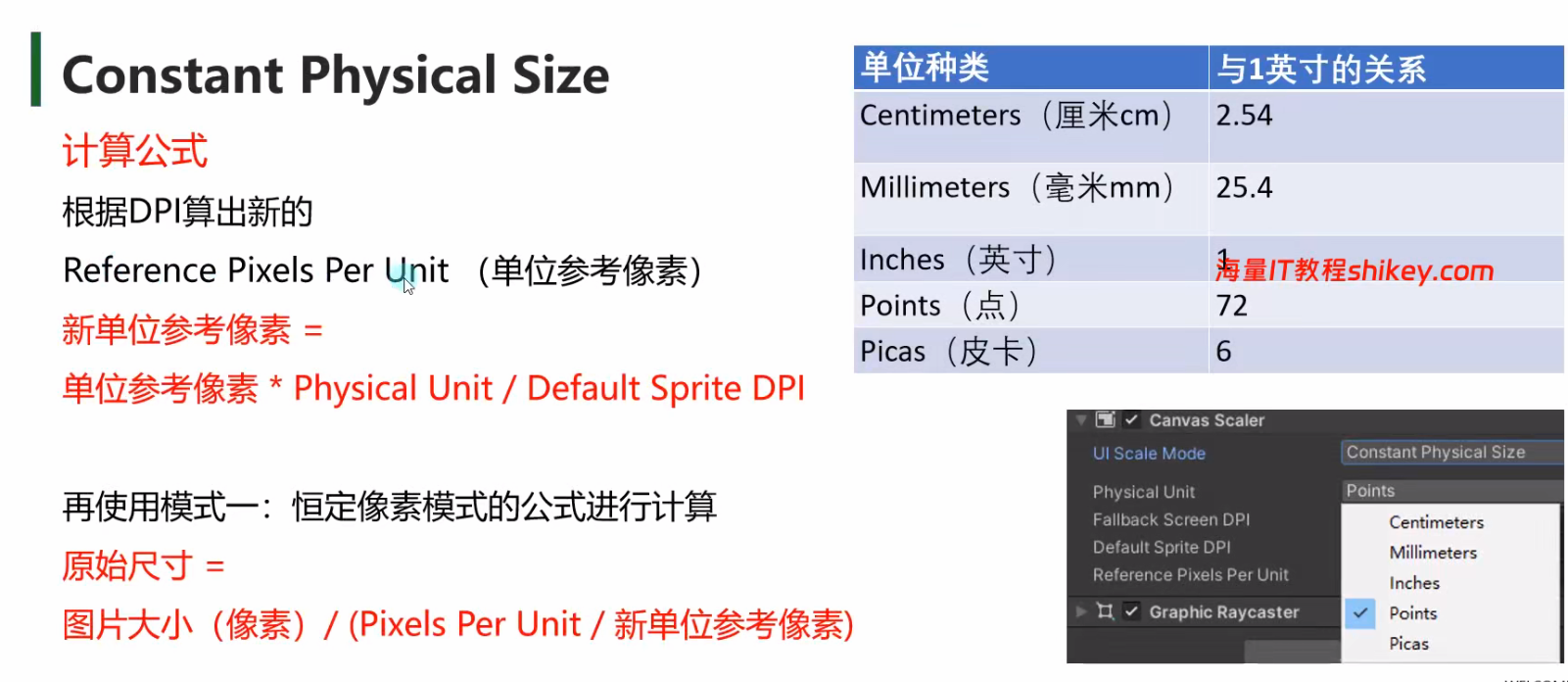

7.CanvasScaler恒定物理模式

不需要知道太多，作用就是在不同设备ui的物理大小一样，基本用不到



8.CanvasScaler世界模式（3D模式）

只有在Canvas渲染模式改为worldspace才会出现的模式，不常用，只需记住DPPU越大UI文本越清晰

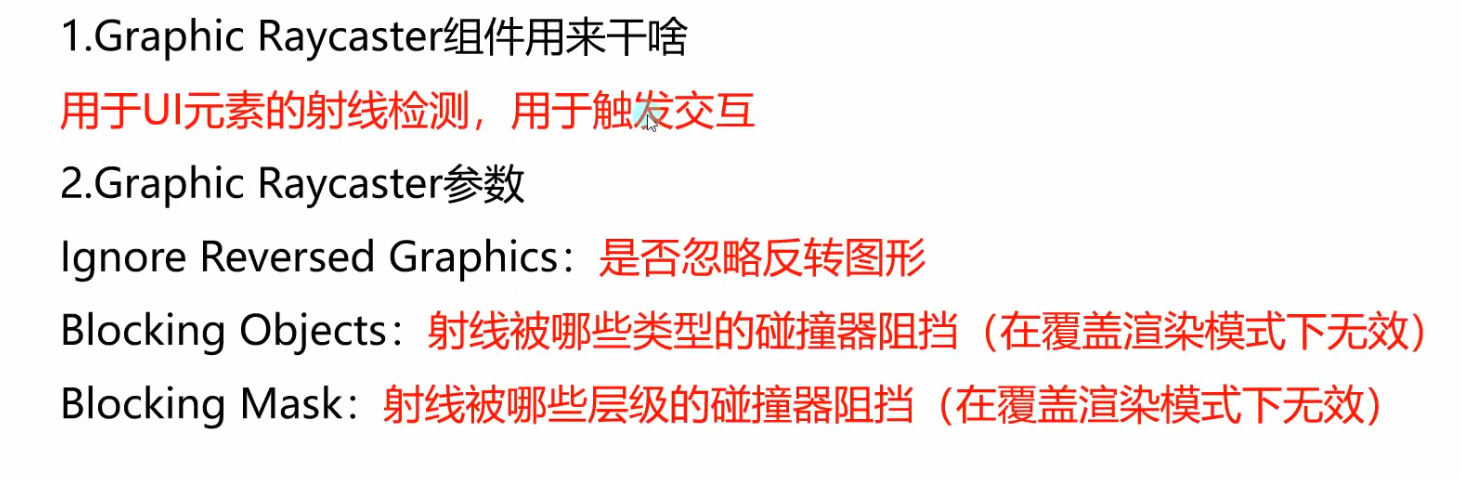

9.GraphicRaycater图形射线投射器组件

canvas渲染模式选为overlay没有后两个选项

1.第一个就是指是否能点击按钮背面（当沿x或y轴旋转后按钮背面展现在摄像机前，此时能否点击，而沿z轴旋转是转圈，正面始终朝向屏幕）

2.第二个和第三个一起作用，就是说哪些层的哪些类型的碰撞器能阻挡你不能点按钮（举例：设置一个带有collider的cube，层级是default，blocking mask选为default，blocking objects选为3D，这时cube放在按钮前的话就不能够点击了）


10.EventSystem和StandaloneInputModule

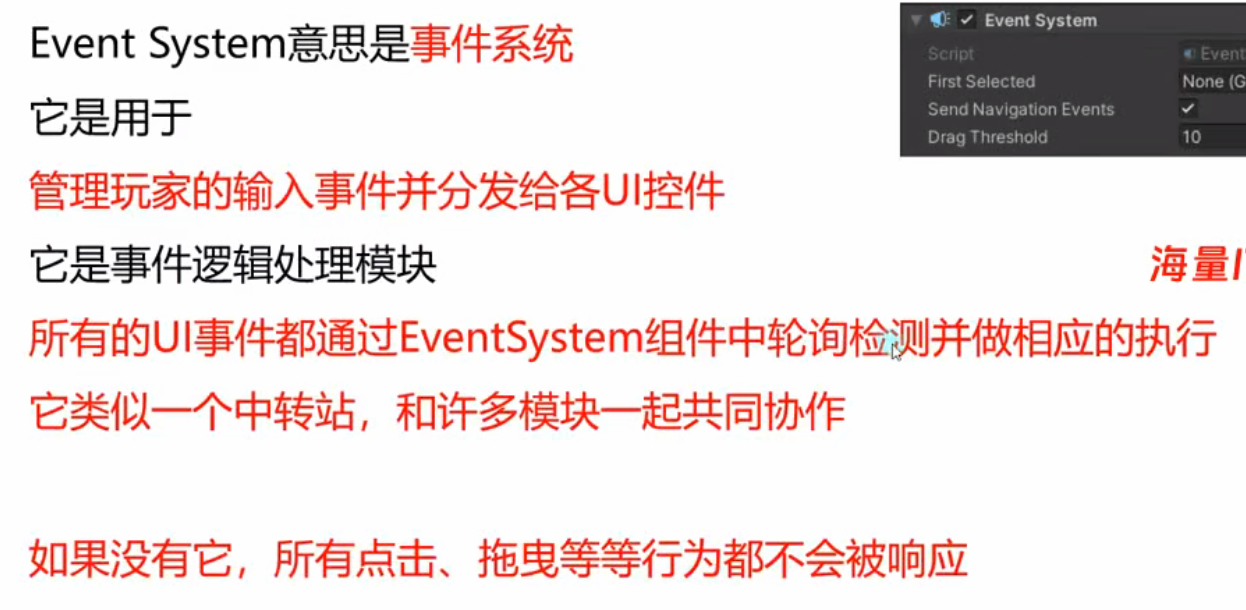

1.EventSystem组件

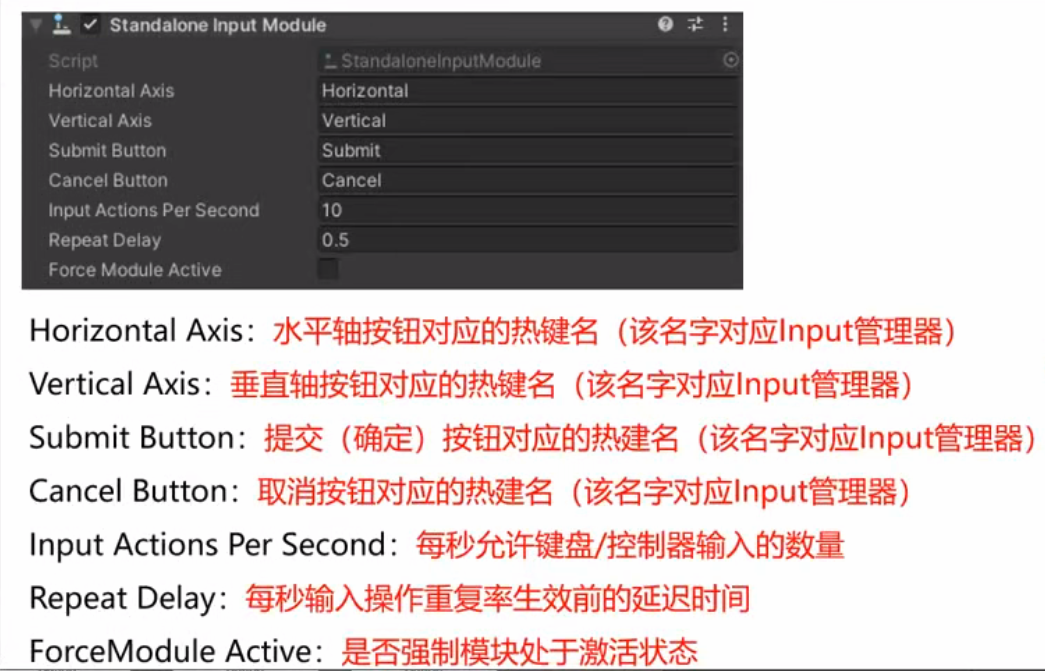

2.StandaloneInputModule

基本不需要更改，初始键位已经帮我们设置好了

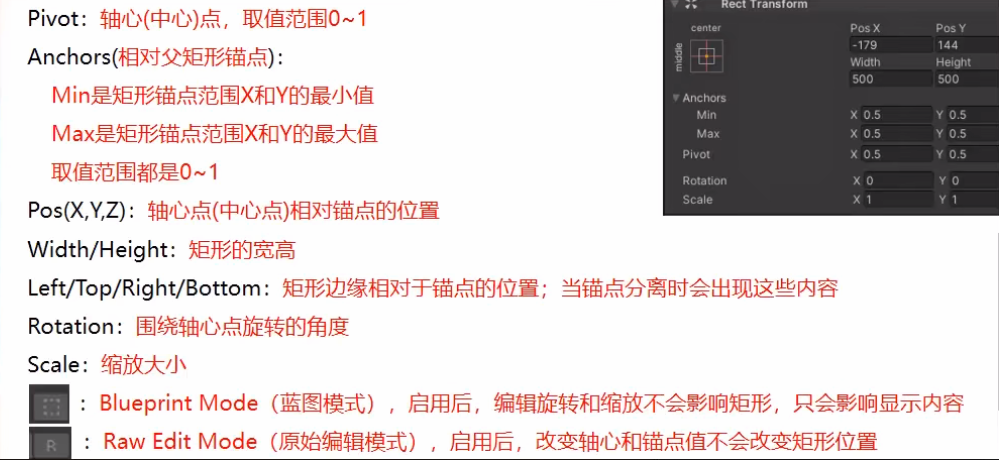

11.RectTransform矩形变化


1.轴心点

各个UI的中心，绕z轴旋转基于的点，以及宽高修改基于的点

例如轴心在UI最左侧，改变宽度UI只会向右拉伸

2.锚点

注意锚点都是相对于父矩形的，

当锚点是点时：Pos(X,Y,Z)是轴心点相对于锚点的位置，可以实现分辨率改变时UI相对于父矩形位置不变

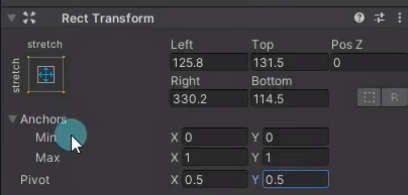

当锚点是范围时：


Pos(X,Y,Z)会变为左右上下，分别代表UI最左边距离父矩形左边的距离……当想让UI随父矩形大小改变而改变时可以这样做

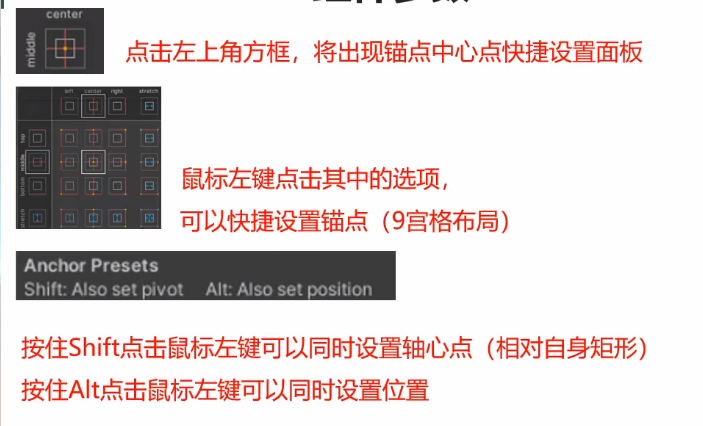

3.快捷操作


shift和alt也可以同时按

重要补充：RectTransform的位置是anchoredPosition，也就是轴心点相对于父矩形锚点的位置，而localPosition是轴心点相对于父物体轴心点的位置

12.Image图像控件

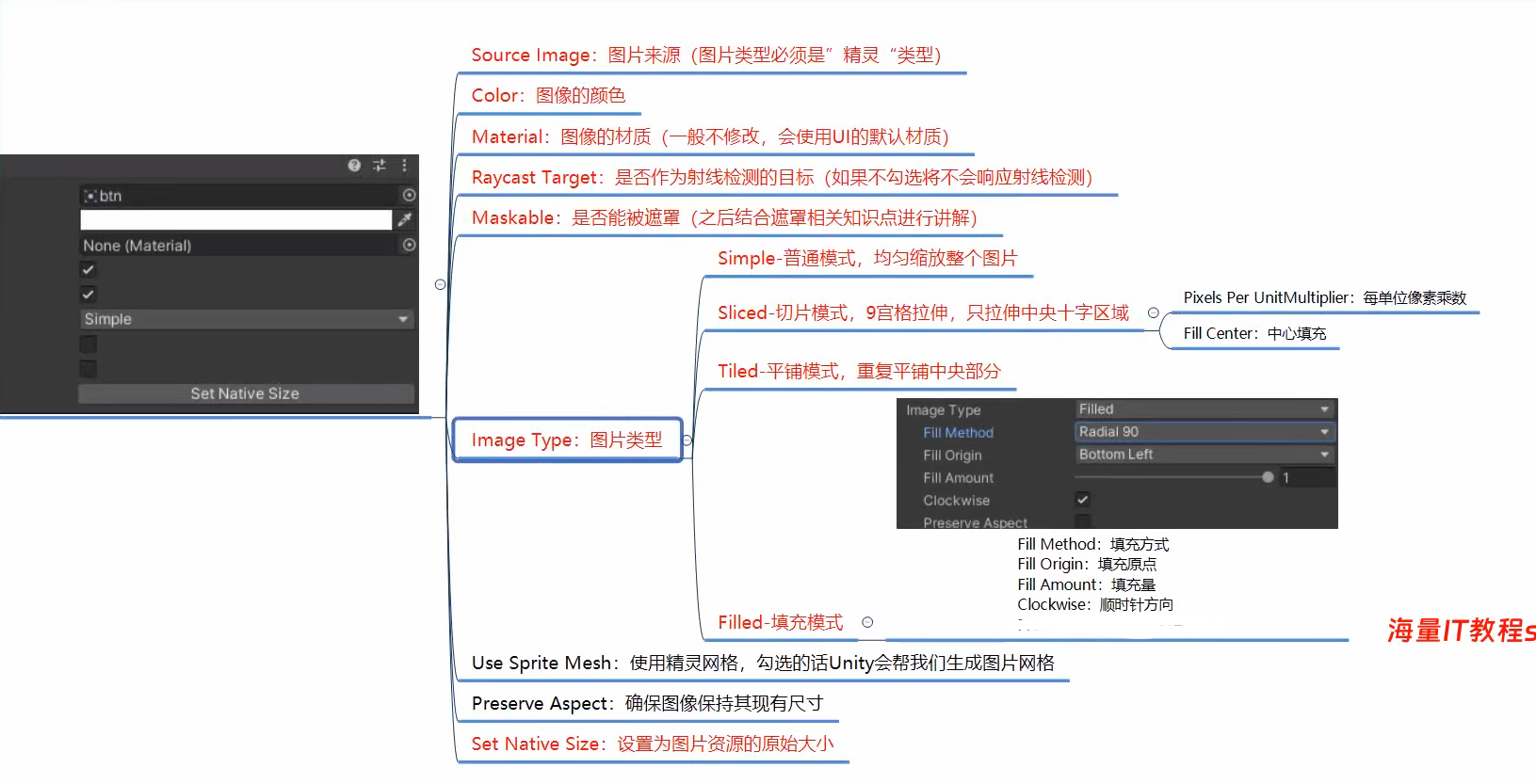

1.参数详解


unity6版本Raycast Target翻译为了光线投射目标

四种图片类型：

（1）simple:当你的图片不需要拉伸时选这个

（2）sliced:可以在源图像的sprite editor下修改九宫格，这样image拉伸时就只拉伸十字区域，四个角是不变的，能使图片更加自然，适合设置背景时使用

（3）tiled:拉伸图片不会放大，会出现多个图片，同样能用九宫格控制，适合作为背包底图

（4）filled:可以选择多种填充方式，适合作为血条和CD

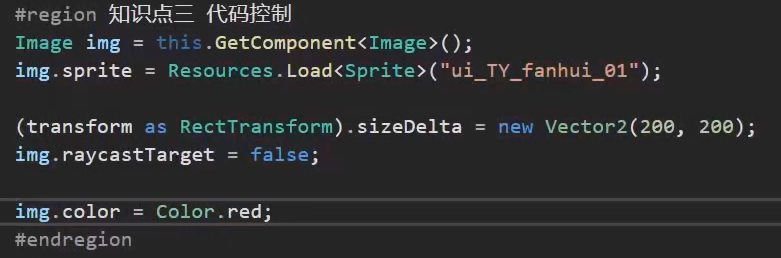

2.代码控制

常见代码：


13.Text文本控件

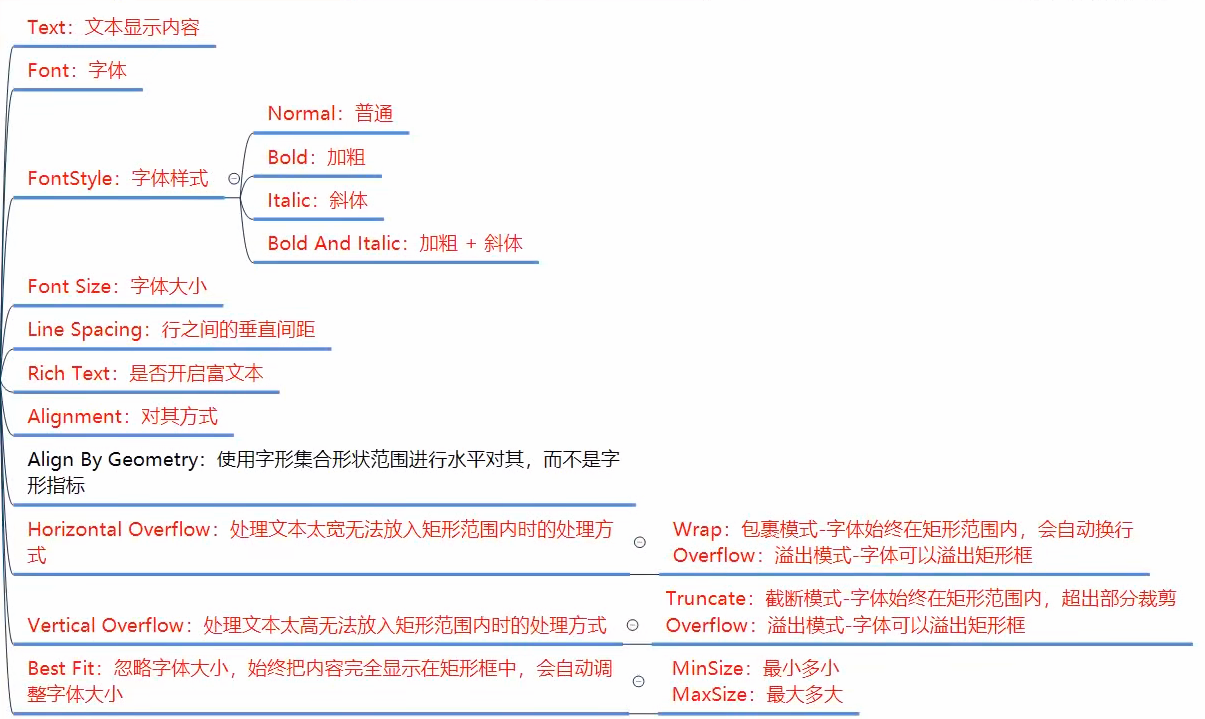

1.参数相关

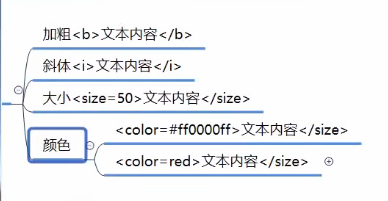

2.富文本


开启富文本可以对文本分别添加不同的效果

（改正：颜色后面不是而是）

3.代码控制

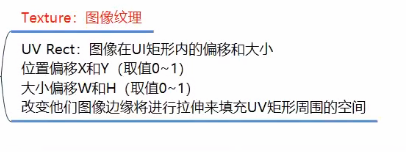

14.RawImage原始图像控件

不常用，与image一大区别是可以用各种类型的源图像，不需要打入图集


15.Button按钮控件

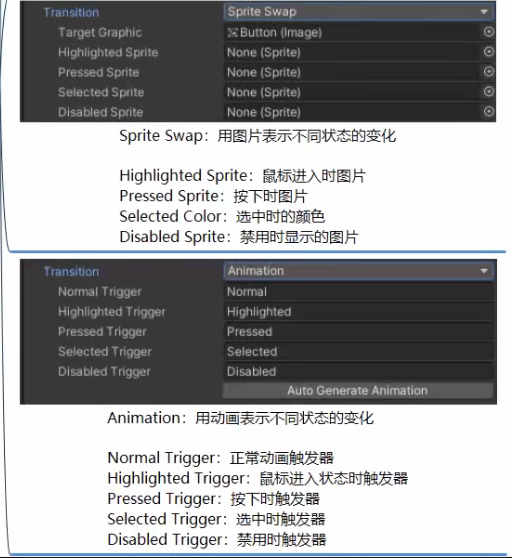

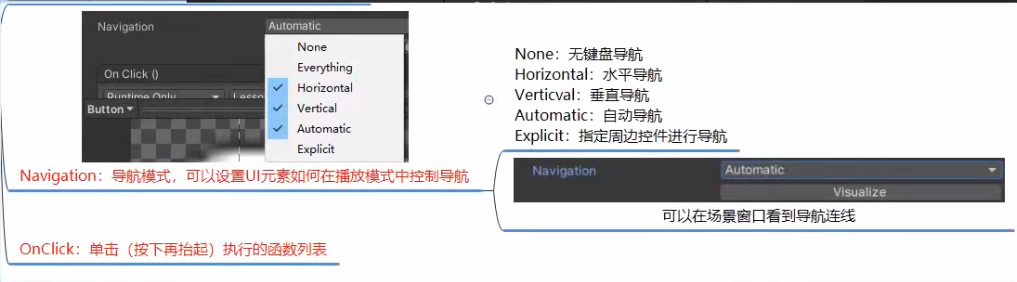

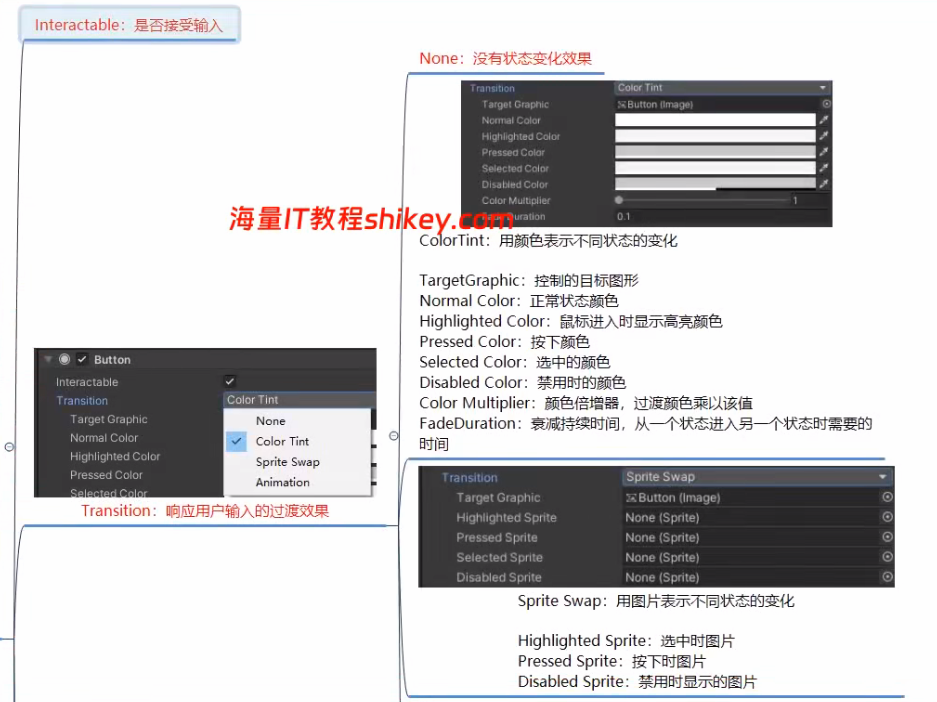

1.参数详解



2.代码控制


3.监听点击事件的两种方式

（1）拖脚本


拖入脚本选择监听的函数功能

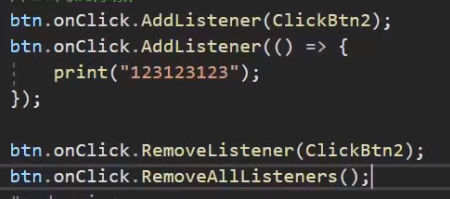

（2）写代码

点击按钮相当于委托，用代码可以添加或去除订阅者

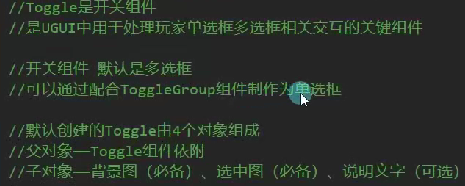

16.Toggle开关控件

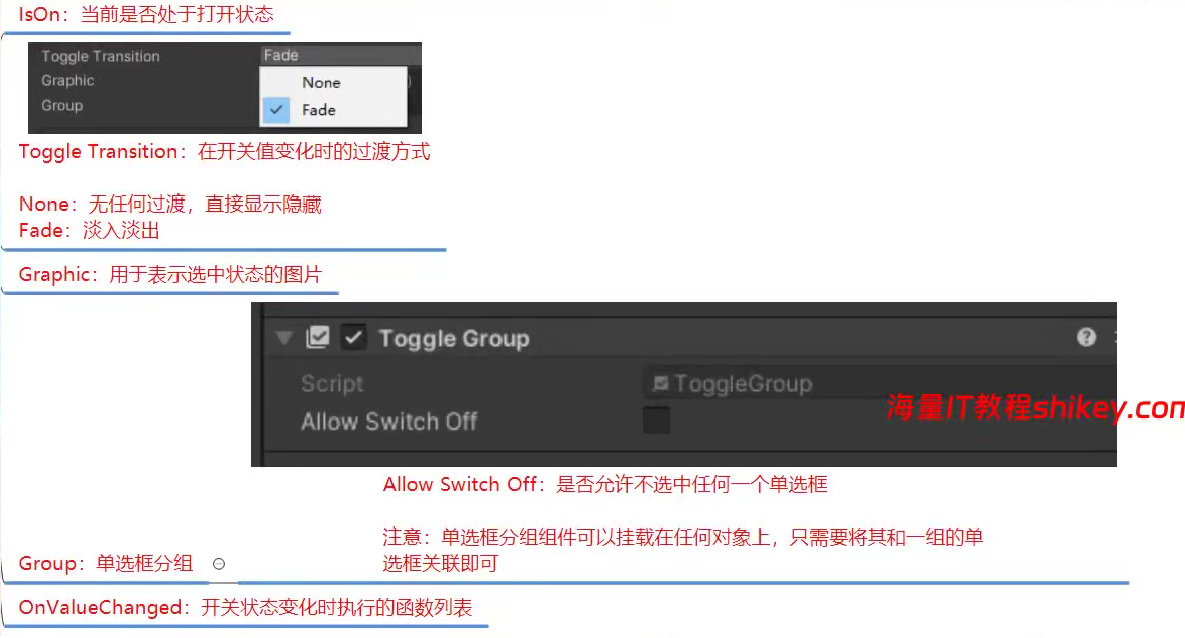

1.参数详解

部分参数和button一样不再赘述


(1)一般不更改Graphic而是更改子对象Checkmark

(2)单选框操作：

在canvas下新建空物体取名ToggleGroup并添加组件Toggle Group，把互斥的按钮当做其子对象，然后把父对象ToggleGroup拖入每个子对象按钮的group里就行

这只是一种比较直观的方式，当然不创建父对象也行，直接在互斥的其中一个按钮添加toggle group组件，然后把这个对象拖到与其互斥按钮的group里就行，自己的group也要拖

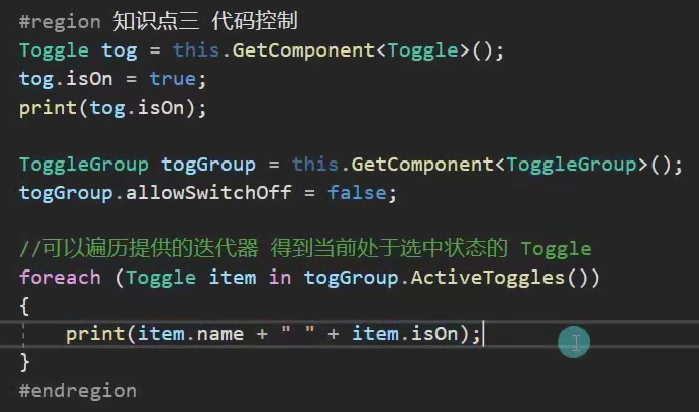

2.代码控制

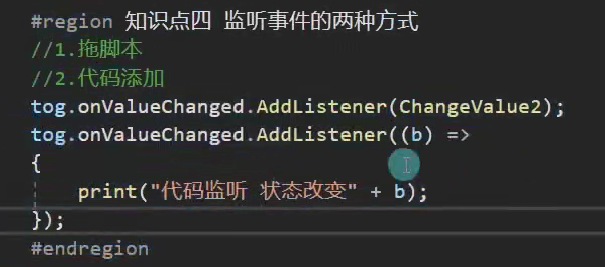

3.监听开关事件


两种方式都要注意，要选择传入bool类型的函数功能，开和关按钮时都会触发委托，且把按钮状态传入此bool类型

17.InputField文本输入控件

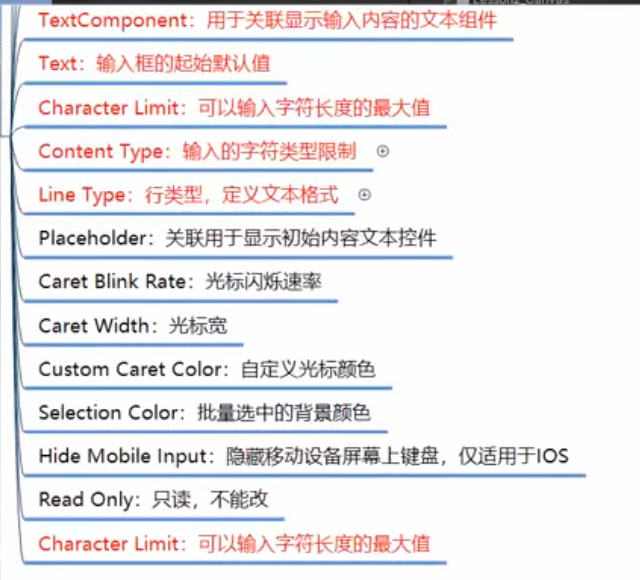

1.参数详解

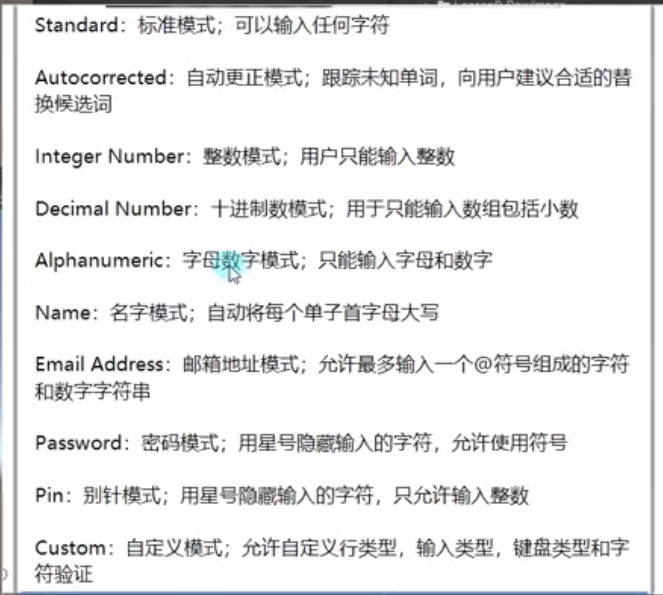

Content Type：

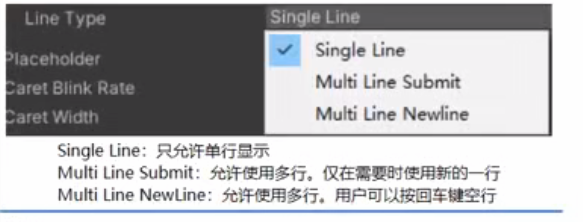

Line Type:

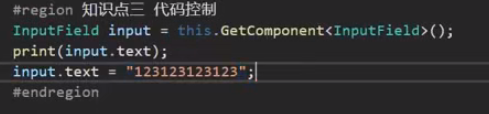

2.代码控制

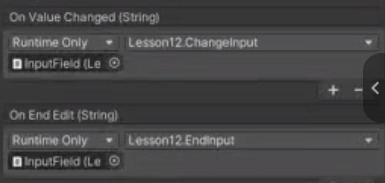

3.监听事件

有两种监听事件，一个是改变输入值时，一个是结束输入时（回车或光标点击文本框外）

（1）拖脚本

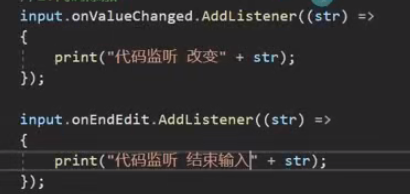

（2）代码


18.Slider滑动条控件

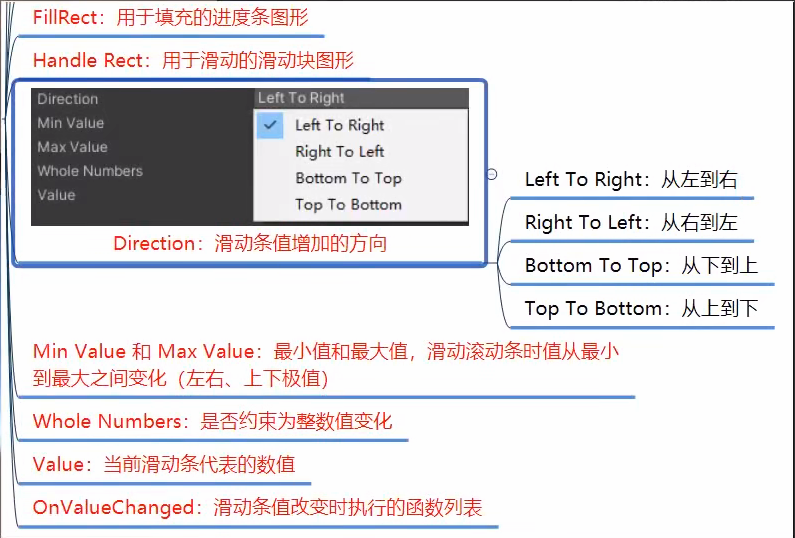

1.参数详解

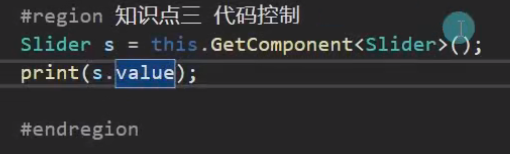

2.代码控制

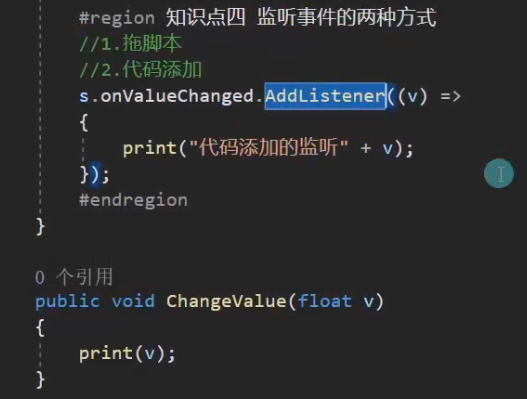

3.监听事件

监听的函数一定要传入一个float值


19.ScrollBar滚动条

一般配合ScrollView一起使用

1.参数详解

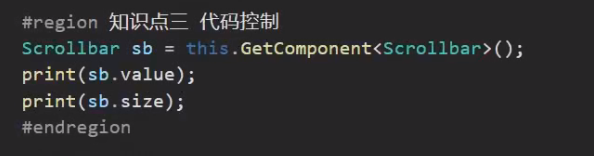

2.代码控制


3.监听事件

监听的事件要传入一个float值

20.ScrollView滚动视图

ScrollView的基本组件名叫ScrollRect，所以一般代码控制时类型要写ScrollRect

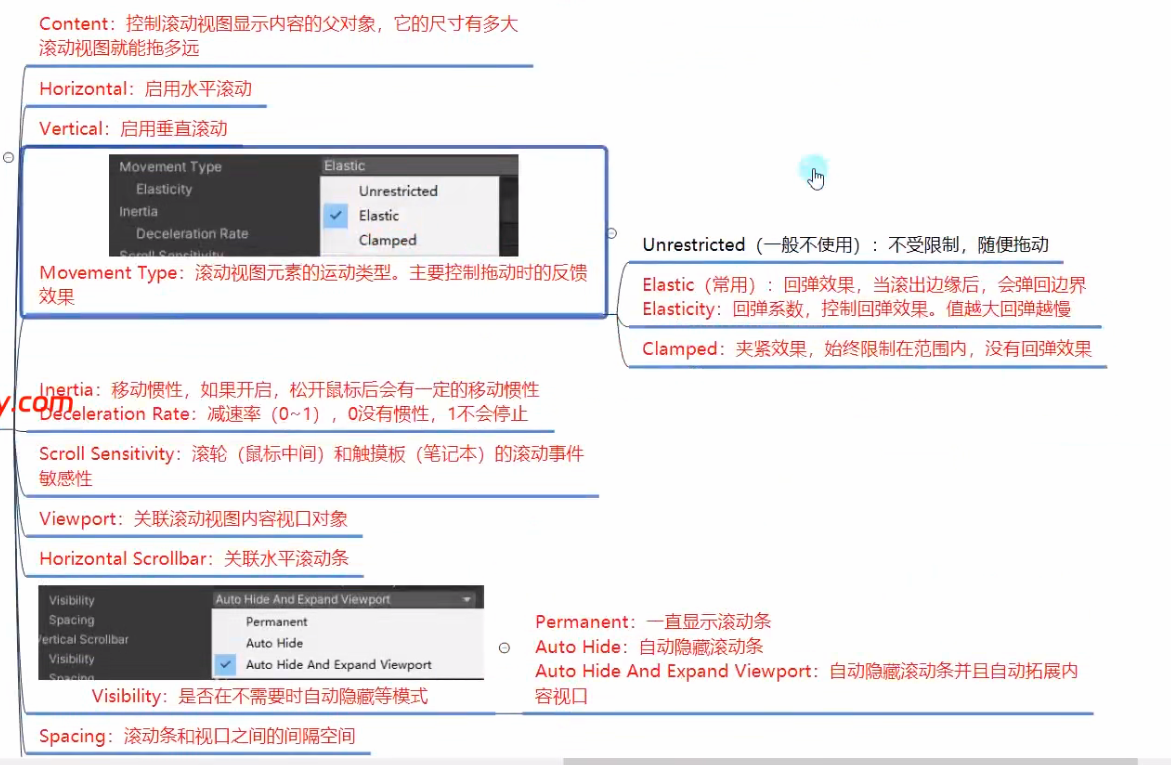

1.参数详解


（1）具体内容作为Content子物体

（2）改变Content宽高变成了改变其右和高度，右代表其右边距离父矩形右边的距离，向左为正

（3）当不需要一侧的滚动条时，delete控件的同时，要在ScrollRect里把对应滚动条选为null

（4）Auto Hide And Expand Viewport:意思就是当content画幅小于等于viewport时，就把滑动条隐藏了，并且把viewport拓宽到原滑动条外边界

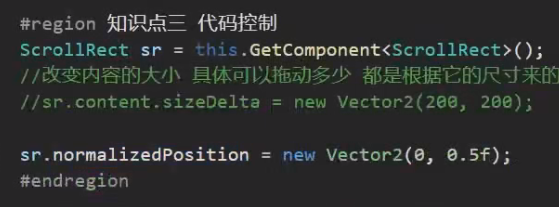

2.代码控制


3.监听

一般不常用，监听函数要传入vector2

21.Dropdown下拉列表

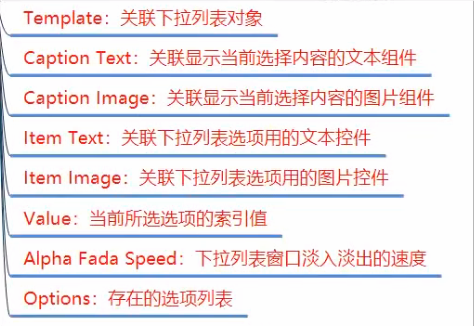

1.参数详解

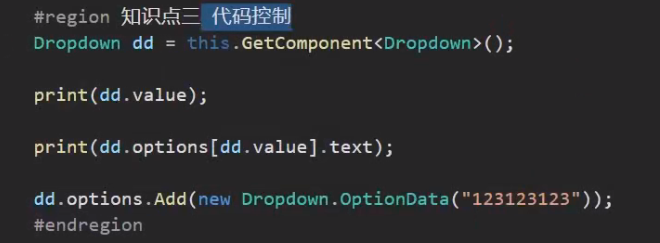

2.代码控制


3.监听事件

需要传入int类型值

22.DrawCall（性能优化）

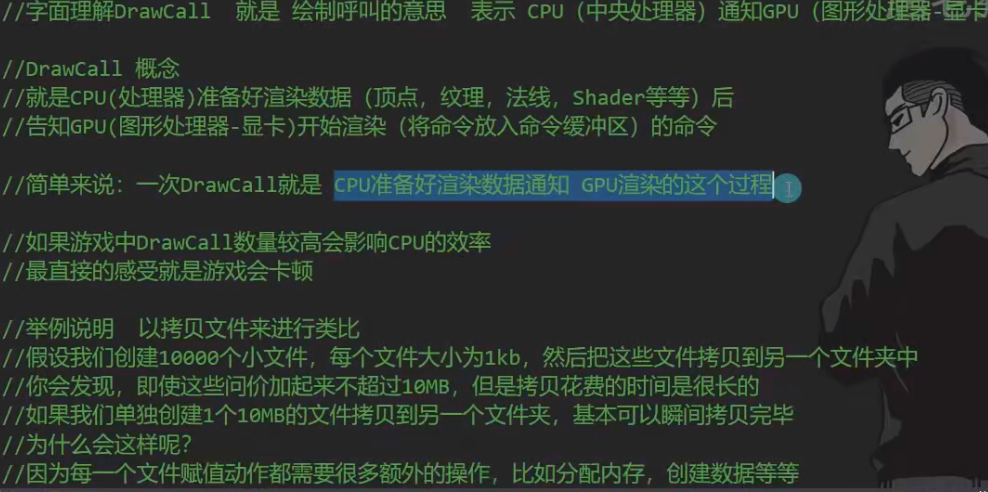

1.定义



DrawCall在UI、3D模型、shader等方面都有，这次主要讲UI方面

2.注意事项

要注意不同图的层级关系，假设A,B,C三张图都挂在一个panel下，A和C在同一张图集，B在另一张图集，ABC的层级依次为123，此时的DrawCall为3次，然而将AC层级放在相邻时，属于同一图集所以会批处理一起渲染，DrawCall此时为2

3.用内存换取减少DC

举个例子，当三个面板都需要一张图时，你可以将这张图分别打入三份面板使用的图集，这样会减少DC但会增加内存；又或者将这张图打入通用图集，这样每个面板的DC都会增加一次，但内存会减少

23.图集制作

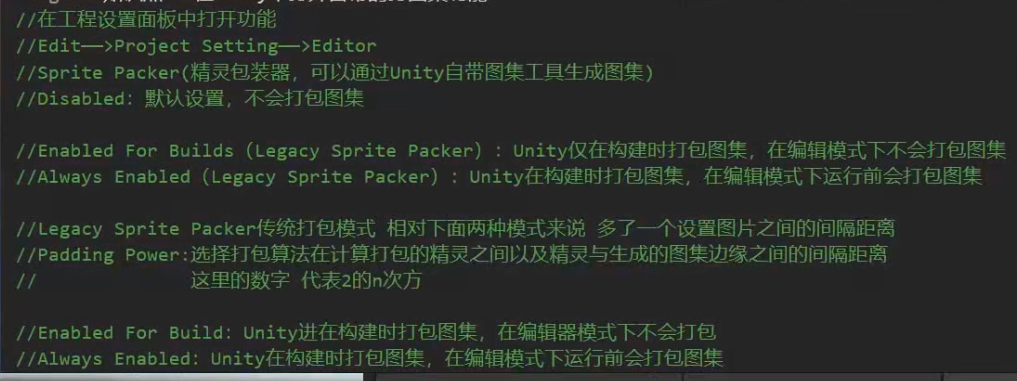

1.如何打开制作图集功能


一般我们选择最后一个Always Enabled

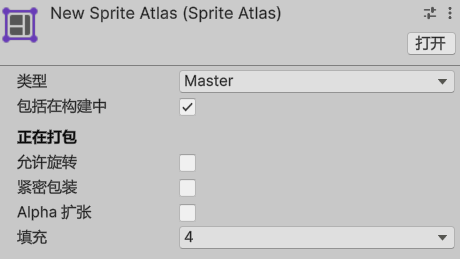

2.参数


这里先只讲两个参数，允许旋转和紧密包装一般关闭，紧密包装是指有的小图中间是透明部分，这透明部分也可以放其他小图，一般都关闭避免未知报错发生

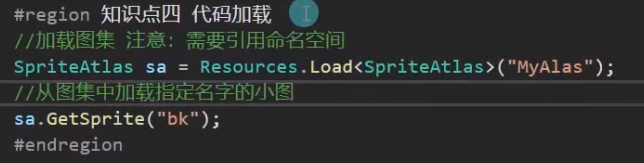

3.代码控制


24.UI事件监听接口

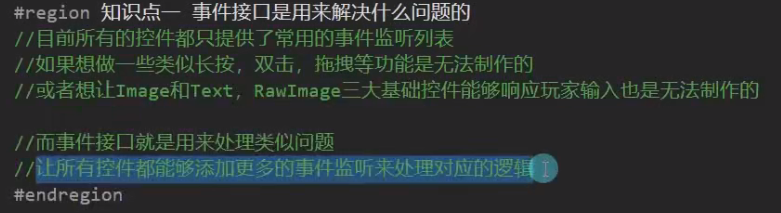

1.何意味

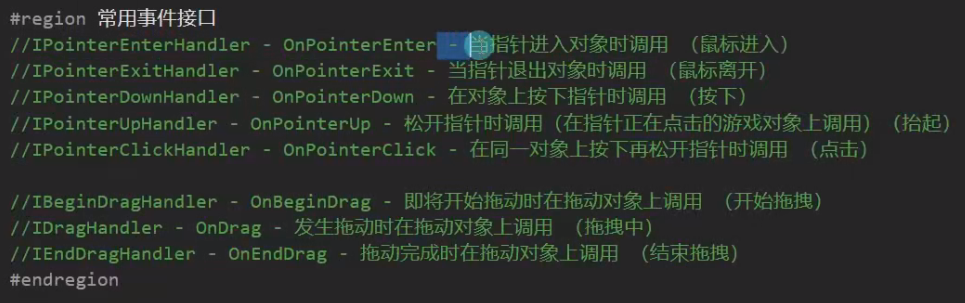

2.常用事件接口

一定不要忘了在monobehaviour后面加上这些接口名，不加脚本不会报错但实现不了效果


接口名-函数名-功能

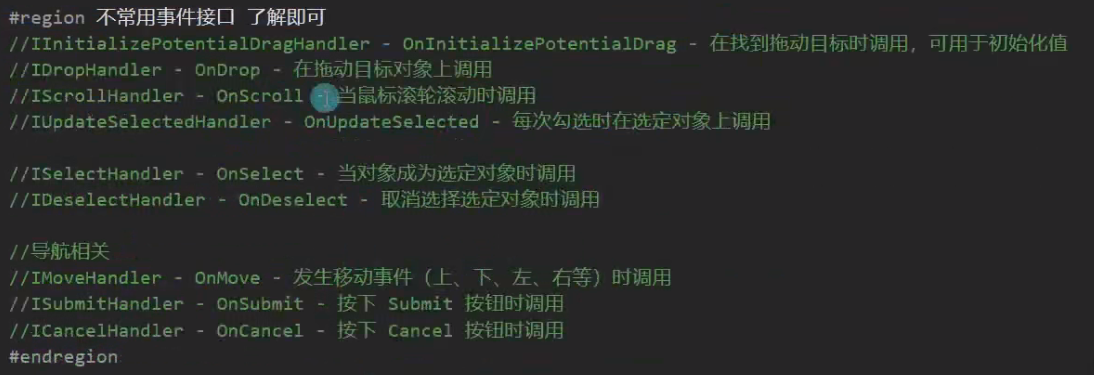

不常用的：

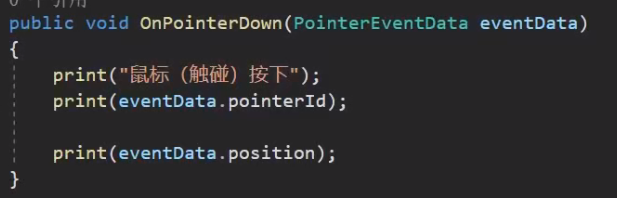

3.PointerEventData

实现接口的函数需要传入一个PointerEventData，这是一个独立的类，里面记录着鼠标的各种信息，可以调用它的内置变量，它的父类是BaseEventData

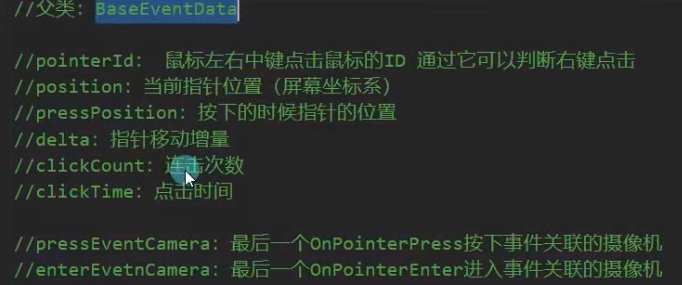

它的常用变量：

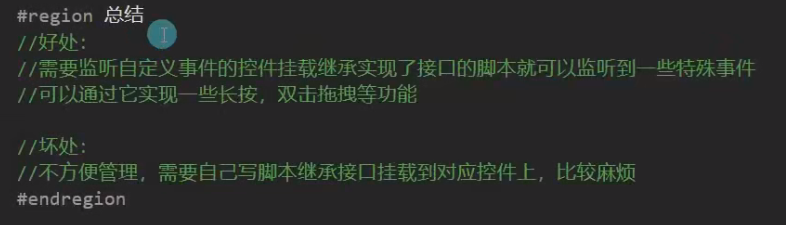

4.总结


怎样避免这个麻烦呢，可以在控件脚本内创建新的事件，接口函数内就调用这个新事件，然后panel脚本里订阅这个新事件，这样重要的逻辑操作就还是在panel脚本里完成

25.EventTrigger事件触发器

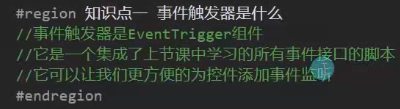

1.定义


它是一个组件，里面实现了各种接口，要哪个就把哪个加到list里

2.使用方式

（1）拖脚本

在检查器里选择想要控件实现的接口，然后添加函数，要注意函数里要传入BaseEventData变量(PointerEventData的父类)（代码控制里的函数也需要传这个类型变量），如果想在函数里用PointerEventData里面好用的变量，需要写这么一句PointerEventData eventData=data(传入的BaseEventData变量名) as PointerEventData;

（2）代码控制

稍微比较复杂，具体流程如下：

// 1. 创建Entry对象
EventTrigger.Entry entry = new EventTrigger.Entry();
// 2. 设置事件类型
entry.eventID = EventTriggerType.PointerUp;
// 3. 添加监听函数
entry.callback.AddListener((data)=>{
print(“抬起”);
});
// 4. 添加到触发器
et.triggers.Add(entry);

一句话：新建 Entry -> 设类型 -> 加函数 -> 扔进 List

EventTrigger.Entry是EventTrigger里的一个类，eventID是Entry里的一个变量名

设置完成后检查器里可能只有接口类型，没有函数，但其实效果是实现了的

3.优势

  • 接口方式（静态，写死的）：

  • 场景：你要做一个按钮，它的功能永远是“发射子弹”。

  • 写法：直接在脚本里写 OnPointerUp。

  • 优点：代码清晰，性能最好。

  • EventTrigger 代码方式（动态，灵活的）：

  • 场景：你写了一个“通用技能槽”脚本。

  • 当玩家把“火球术”放进去时，你需要在代码里动态地告诉这个格子：“按下你的时候，放火球”。

  • 当玩家把“治疗术”放进去时，你需要把之前的事件清空，改成：“按下你的时候，加血”。

  • 优点：动态灵活

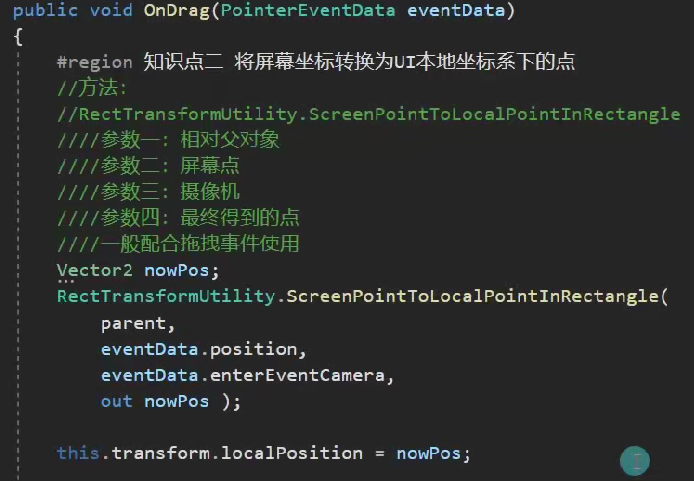

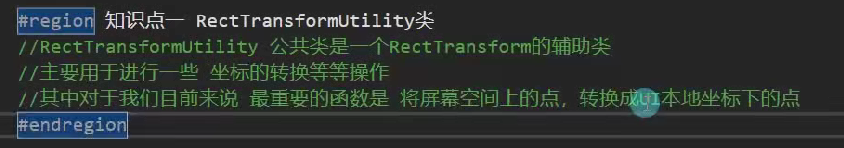

26.屏幕坐标转UI相对坐标

1.何意味


就是鼠标的位置在ui中一般是相对于左下角而言的，用了RectTransformUtility中的函数可以将鼠标转化为想控制ui控件的父对象下的相对位置，就是和想控制ui的控件在一个坐标系了，这样更加方便控制这个控件的位置变动（注意这里返回的是localPosition）

2.如何使用


父对象很关键，一定明确想控制控件的父对象是谁，还需要得到渲染UI的摄像机，用eventData.enterEventCamera就能得到

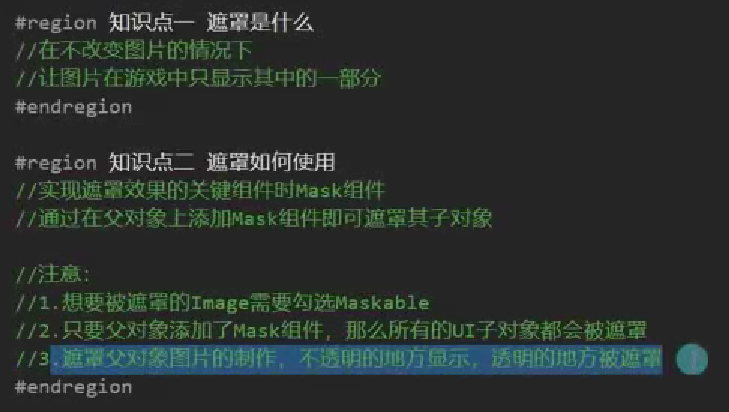

27.Mask遮罩


28.模型和粒子显示在UI之前

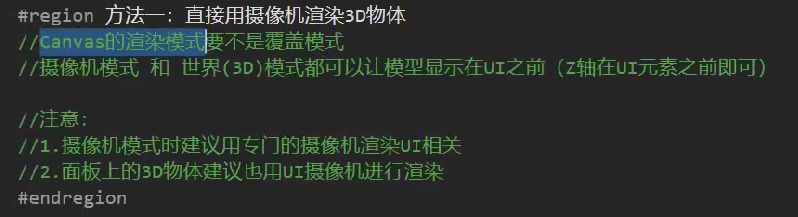

1.两种方式

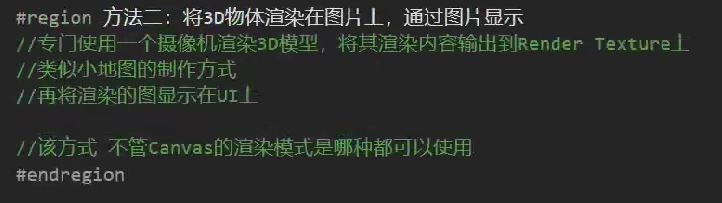

方法二流程：创建一个3D物体，把其图层设为model，创建一个新摄影机只拍它，剔除遮罩也只选model，Render Texture选上这个摄影机。然后在canvas里创建raw image（因为能用各种类型的图片），然后把render texture当做源图像就行了

（这种方法适合只有一个3d模型需要在ui展示）

2.粒子的特殊点

说的可以通过调整z轴来让一部分出现在image前，但我试了不行啊

粒子系统里能改变图层顺序来让粒子完全出现在image前

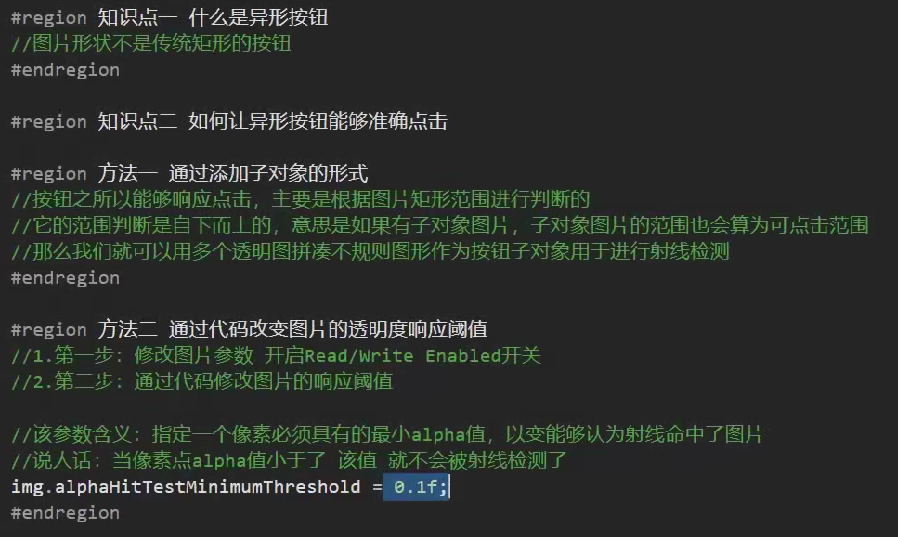

29.异形按钮


两种方式：

（1）创建image拖入异形源图像，在image下创建子对象button，去掉button的text，将button的颜色改为全透明，在button组件将目标图形改为这个image异形图像，这样点击button的话异形图像就会响应，然后在button下创建多个透明的image子对象，填满异形图片，这样点异形图就会点到透明image或者button本身，都会让button响应

（2）这种方法简单准确，但会增加内存（开启Read/Write Enabled）

30.自动布局组件

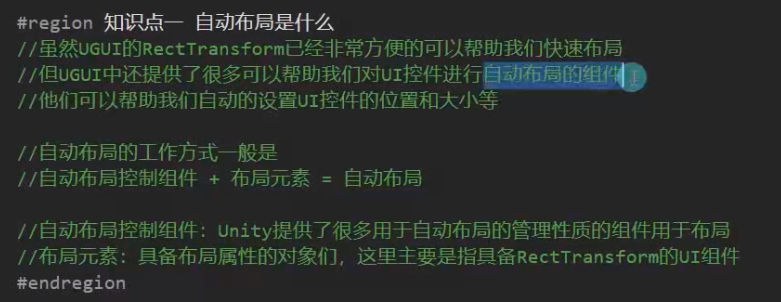

1.何意味

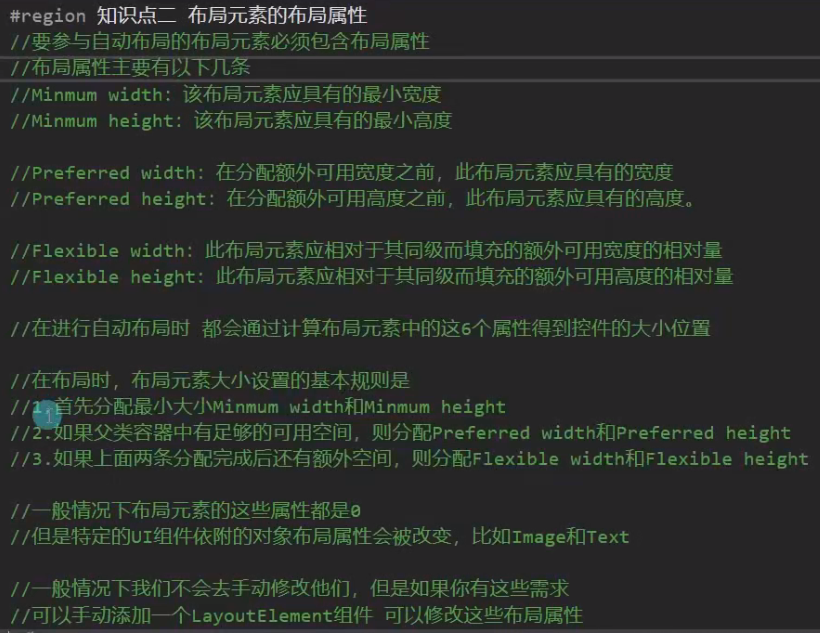

2.布局元素的布局属性

ui控件检查器最下方可以选择查看“布局属性”


自动布局组件会根据这些属性来进行布局

一般布局属性不需要改的，如果需要实现特定效果就加LayoutElement组件更改就行

3.各种自动布局组件

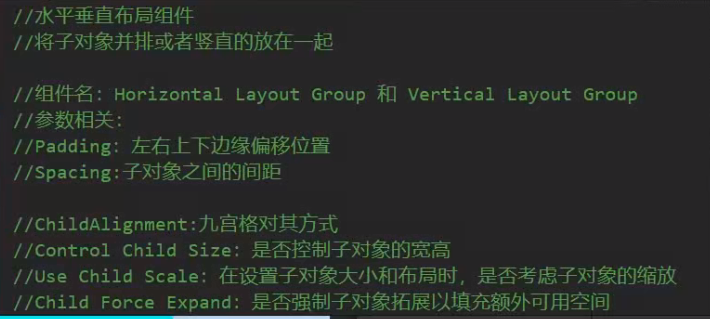

（1）水平垂直布局组件

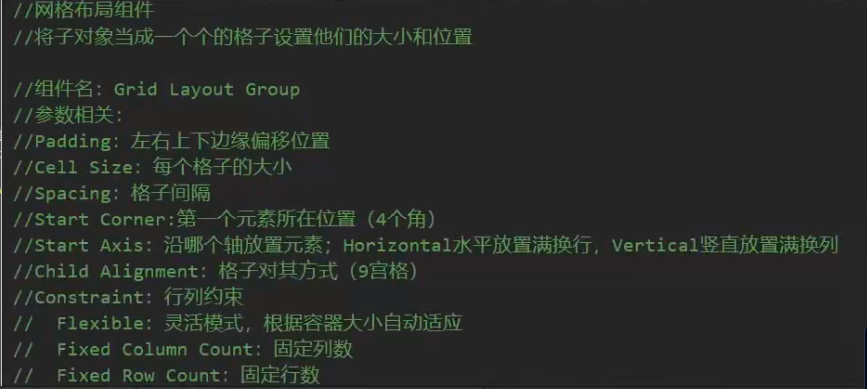

（2）网格布局组件

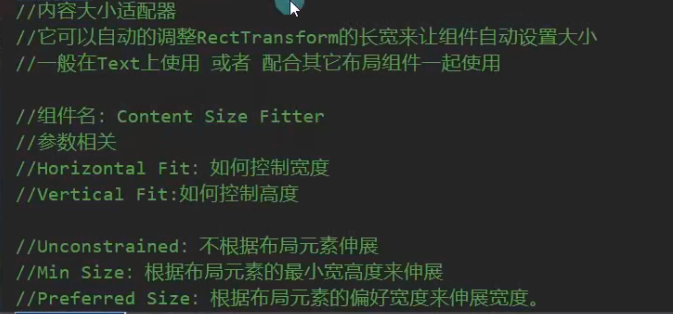

（3）内容大小适配器


最常用的是在ui父控件上加网格布局组件（Grid Layout Group）和内容大小适配器（Content Size Fitter）一起使用

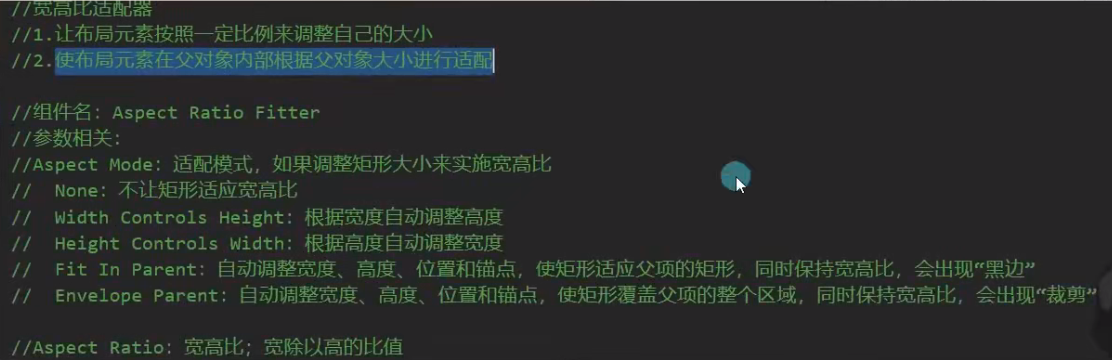

（4）宽高比适配器

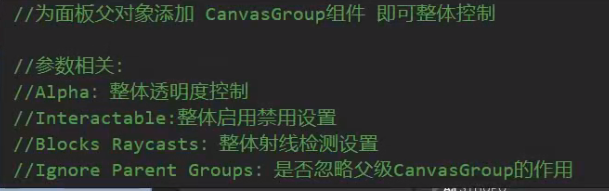

31.CanvasGroup
